পণ্য ওভারভিউ
SVR লাইন স্বয়ংক্রিয় চাপ নিয়ন্ত্রক স্বয়ংক্রিয়ভাবে লোড সংযোগের সাথে গিয়ারকে সামঞ্জস্য করতে পারে এবং লাইন ভোল্টেজের অবস্থা অনুযায়ী সুইচ করতে পারে, যাতে নিয়ন্ত্রক পরিবর্তনশীল অনুপাতের সামঞ্জস্য উপলব্ধি করতে পারে, যার ফলে আউটপুট ভোল্টেজ যোগ্যতা পরিসীমার মধ্যে স্থিতিশীল থাকে তা নিশ্চিত করে। এটি একটি দীর্ঘ পাওয়ার সাপ্লাই দূরত্ব, বড় পাওয়ার সাপ্লাই লোড, বড় ভোল্টেজ ওঠানামা সহ পাওয়ার সাপ্লাই লাইনে ব্যাপকভাবে ব্যবহার করা যেতে পারে এবং বৈদ্যুতিক শক্তির মান মান পূরণ করতে পারে না। এটি কাজ এবং খনির কোম্পানিগুলির জন্যও ব্যবহার করা যেতে পারে যেগুলি উত্পাদনের চাহিদা মেটাতে পারে না।
এটা কিভাবে কাজ করে

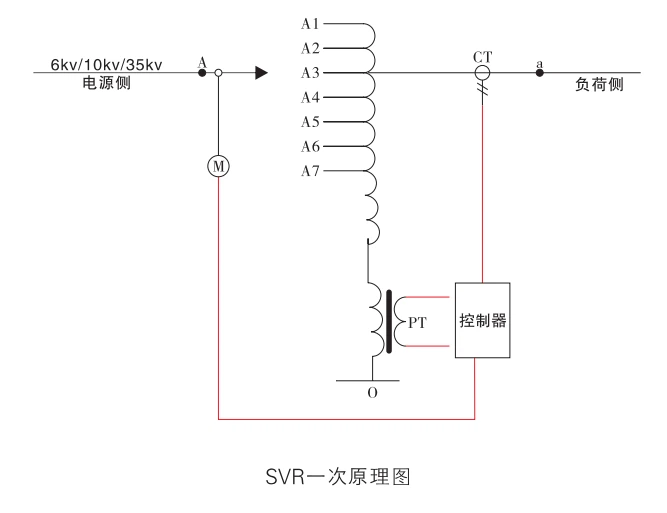

SVR লাইনের স্বয়ংক্রিয় চাপ নিয়ন্ত্রকের তিনটি অংশ রয়েছে: স্বয়ংক্রিয় - কাপল ট্রান্সফরমারে একটি লোড সেগমেন্টেশন সুইচ এবং একটি স্বয়ংক্রিয় নিয়ামক রয়েছে।
স্বয়ংক্রিয় - কাপল ট্রান্সফরমারের সম্পূর্ণ কয়েল তিনটি ভাগে বিভক্ত: সিরিজ কয়েল, সমান্তরাল কয়েল এবং কন্ট্রোল কয়েল। তাদের মধ্যে, সিরিজের কুণ্ডলী একাধিক ট্যাপ সহ একটি উইন্ডিং। এই ট্যাপগুলি লোড সংযোগের মাধ্যমে বিভিন্ন পরিচিতির মাধ্যমে ইনপুট এবং আউটপুটের মধ্যে সংযুক্ত থাকে এবং বিতরণের অবস্থান পরিবর্তন করতে সুইচ করে, যার ফলে ভোল্টেজ সামঞ্জস্য করার উদ্দেশ্য অর্জনের জন্য স্বয়ংক্রিয় -কাপল্ড ট্রান্সফরমার পরিবর্তনশীল অনুপাত পরিবর্তন করা হয়। সমান্তরাল কয়েল হল স্বয়ংক্রিয় -সংযুক্ত ট্রান্সফরমারের পাবলিক উইন্ডিং, একটি চৌম্বক ক্ষেত্র তৈরি করে যা শক্তি প্রেরণ করে এবং কন্ট্রোল কয়েল কন্ট্রোলারের জন্য কাজ করার শক্তি এবং নমুনা সংকেত প্রদান করে।
একটি লোড সংযোগ সুইচ আছে যা একটি লোড সহ একটি সুইচ দিয়ে রূপান্তর করা যেতে পারে। স্বয়ংক্রিয় চাপ নিয়ন্ত্রকের মধ্যে, ট্যান্ডেম উইন্ডিংয়ের ট্যাপটি লোড সংযোগ সুইচের বিভিন্ন পরিচিতির সাথে সংযুক্ত থাকে এবং সংযোগ সংযোগ নিয়ন্ত্রক পরিবর্তনশীল অনুপাতকে রূপান্তর করে আউটপুট ভোল্টেজ পরিবর্তন করা যেতে পারে।
স্বয়ংক্রিয় নিয়ামক সমগ্র ডিভাইসের মূল অংশ। এটি প্রধানত একটি একক -চিপ কন্ট্রোল চিপ, ডিসপ্লে সার্কিট, বোতাম সার্কিট, ভোল্টেজ স্যাম্পলিং, বর্তমান স্যাম্পলিং, স্টেট ইনপুট, কমিউনিকেশন পোর্ট, কন্ট্রোল আউটপুট সার্কিট, ডেটা স্টোরেজ এবং অন্যান্য সার্কিট নিয়ে গঠিত। বৈদ্যুতিন প্রযুক্তি, সামরিক -গ্রেড কন্ট্রোল চিপ গ্রহণ করে, উচ্চ নির্ভরযোগ্যতা, শক্তিশালী বিরোধী - হস্তক্ষেপ ক্ষমতা, এবং কঠোর বহিরঙ্গন পরিবেশের সাথে খাপ খাইয়ে নিতে পারে।
লোড কনভারজেন্স সুইচের গতিবিধি চালানোর জন্য লাইনের আসল -টাইম ভোল্টেজ পরিমাপ করে, যার ফলে স্বয়ংক্রিয় -কাপল্ড ট্রান্সফরমারের পরিবর্তনশীল অনুপাত পরিবর্তন হয়, যাতে লাইন ভোল্টেজ সেট ভোল্টেজ এবং ভোল্টেজের নিম্ন সীমার মধ্যে স্থিতিশীল হয়। পরিমাপ করা লাইনের পরিমাপকৃত লাইনের ভোল্টেজ সেট ভোল্টেজ সীমার চেয়ে কম হলে, কন্ট্রোলার ভোল্টেজ বাড়ানোর জন্য বর্ধিত ভোল্টেজ সুইচ নিয়ন্ত্রণ করে। বিপরীতভাবে, পরিমাপ করা লাইনের আসল -টাইম ভোল্টেজ সেট ভোল্টেজ সীমার চেয়ে বেশি। ভোল্টেজ কমিয়ে দিন।
প্রধান পরামিতি
| নাম | স্পেসিফিকেশন | ||
| ভোল্টেজ স্তর |
6kV |
10kV |
35kV |
| রেটেড ক্ষমতা |
500~5000KVA |
500~12500KVA |
500~24000KVA |
| সংখ্যা | তিনটি - পর্যায় | ||
| রেটেড ফ্রিকোয়েন্সি |
50Hz |
||
| ওয়্যারিং পদ্ধতি | YA0 (তিন -ফেজ এবং তিনটি - লাইন স্টার ওয়্যারিং) | ||
| কুলিং পদ্ধতি | ওনান (ঠান্ডা থেকে ভেজানো তেল) | ||
| বিভাজন নম্বর | 7 বা 9 | ||
| যান্ত্রিক জীবন |
50 গুণের চেয়ে বড় বা সমান |
||
| বৈদ্যুতিক জীবন |
>5 বার |
||
| নিয়ন্ত্রণ পরিসীমা | (-10%~+10%), (-5%~+15%), (0 ~+20%), (0 ~+30%) ঐচ্ছিক | ||
| প্রতিরক্ষামূলক ফাংশন | ওভারকারেন্ট, চাপের মধ্যে, দৈনিক কর্মের সংখ্যা, উচ্চ এবং নিম্ন -গ্রেড সীমা সুরক্ষা, ইত্যাদি। | ||
| ডিসপ্লে ফাংশন | কিন্তু ভোল্টেজ, কারেন্ট, গিয়ার, দৈনিক চলাচল, রিয়েল টাইমে লাইনের মোট নড়াচড়ার সংখ্যা | ||
| যোগাযোগ পদ্ধতি | স্ট্যান্ডার্ড RS485 বা RS232 যোগাযোগ ইন্টারফেসের সাথে, GPRS রিমোট মনিটরিং এবং ওয়্যারলেস মনিটরিং নিয়ন্ত্রণ অর্জন করা যেতে পারে | ||
দ্রষ্টব্য:1. ভোল্টেজ লেভেলের পছন্দ লাইন ভোল্টেজ লেভেলের সাথে মিলে যাওয়া উচিত;
2. চাপ নিয়ন্ত্রক ইনস্টল করার পরে রেট করা ক্ষমতার নির্বাচন সাধারণত 1.1 ~ 1.2 গুণ মোট পরিবর্তনশীল ক্ষমতা;
3. নিয়ন্ত্রন পরিসর নির্বাচন একটি উদাহরণের উপর ভিত্তি করে: চাপ নিয়ন্ত্রক ইনপুট প্রান্তের ভোল্টেজ হল 9 ~ 11kV, এবং পছন্দ নিয়ন্ত্রণ পরিসীমা হল: -10%~+10%;
রেগুলেটরের ইনপুট এন্ডের ভোল্টেজ হল 8.66 ~ 10.66kV, এবং রেগুলেটর রেঞ্জ হল: -5%~+15%;
চাপ নিয়ন্ত্রক ইনপুটের ভোল্টেজ 8 ~ 10kV, এবং নিয়ন্ত্রক পরিসীমা হল: 0 ~+20%;
চাপ নিয়ন্ত্রক ইনপুটের ভোল্টেজ হল 7 ~ 10kV, এবং পছন্দের পরিসীমা হল: 0 ~+30%।
কর্মক্ষমতা বৈশিষ্ট্য
● স্বয়ংক্রিয় -সংযুক্ত ট্রান্সফরমার গঠন, কম ক্ষতি এবং উচ্চ দক্ষতা ব্যবহার করুন;
● ভোল্টেজ নিয়ন্ত্রণ প্রস্থ, চাপ নিয়ন্ত্রণ প্রভাব সুস্পষ্ট, এবং চাপ নিয়ন্ত্রণের যথার্থতা উচ্চ:
● স্বয়ংক্রিয়ভাবে লাইনের ভোল্টেজ পরিবর্তনগুলি ট্র্যাক করুন, সুইচিং গিয়ার সংযোগ করতে বিভাগগুলি সামঞ্জস্য করুন এবং চাপ নিয়ন্ত্রকের স্বয়ংক্রিয় চাপ নিয়ন্ত্রণ উপলব্ধি করুন:
● বাস্তব -সময় ভোল্টেজ, বর্তমান, বর্তমান গিয়ার, মোট চলাচলের সংখ্যা, দৈনিক আন্দোলনের সংখ্যা, সেট প্যারামিটার এবং সেটিং প্যারামিটারগুলি পরিবর্তন করতে সক্ষম;
● চমৎকার নিয়ন্ত্রণ কর্মক্ষমতা এবং যোগাযোগ ফাংশন সহ, এটি দূরবর্তী পরীক্ষা, দূরবর্তী চিঠি, দূরবর্তী এবং দূরবর্তী নিয়ন্ত্রণের "চার দূরবর্তী" ফাংশন উপলব্ধি করেছে:
● কন্ট্রোলারের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে অনন্য বিরোধী - হস্তক্ষেপ ব্যবস্থা ব্যবহার করা:
বিভিন্ন উপায়ে ঘটতে পারে এমন ভুল বোঝাবুঝি রোধ করতে এবং মৃত্যু থেকে বিচ্ছেদ সুইচ প্রতিরোধ করতে নিয়ামকের সর্বোচ্চ -গ্রেড এবং সর্বনিম্ন স্তরের সীমা সুরক্ষা রয়েছে;
● নিয়ন্ত্রকের সুরক্ষা, অতিবাহিত সুরক্ষা এবং দৈনিক কর্মের সংখ্যার সীমা রয়েছে;
● ডিভাইসটিতে RS232 কমিউনিকেশন ইন্টারফেস রয়েছে, যা একটি ছোট -দূরত্বের ওয়্যারলেস মডিউলের মাধ্যমে 30 ~ 50m ব্যবধান দ্বারা নিরীক্ষণ করা যেতে পারে এবং GPRS এর মাধ্যমে দূরবর্তী যোগাযোগ অর্জন করতে পারে;
● সুইচিং ফুয়েল ট্যাঙ্কের লোড সেগমেন্টেশন এবং স্বয়ংক্রিয় -কাপল্ড ট্রান্সফরমার সত্তা বিচ্ছিন্নতা রয়েছে
● ছোট ভলিউম, বড় ক্ষমতা, হালকা ওজন, ইনস্টল করা সহজ;
● একটি উল্লেখযোগ্য খরচ হ্রাস এবং শক্তি সঞ্চয় প্রভাব - আছে:
● উচ্চ খরচ কর্মক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা.
অ্যাপ্লিকেশন
1. কৃষি গ্রিড পাওয়ার সিস্টেম
2. মাইনিং পাওয়ার সিস্টেম
3. রেলওয়ে এবং হাইওয়ে নির্মাণের নির্মাণ সাইট
4. জল সংরক্ষণ শক্তি উৎপাদন/নতুন শক্তি গ্রিড লাইন লাইন
মামলা
